Q40A采用全志A40i Cortex-A7 四核CPU,搭载Android7.1系统,性能突出,性价比高。GPU采用Mail 400 MP2,一流的图片和视频处理能力,是广告机、智能终端、售货机、工业设备、工业仪器等等的最佳选择。

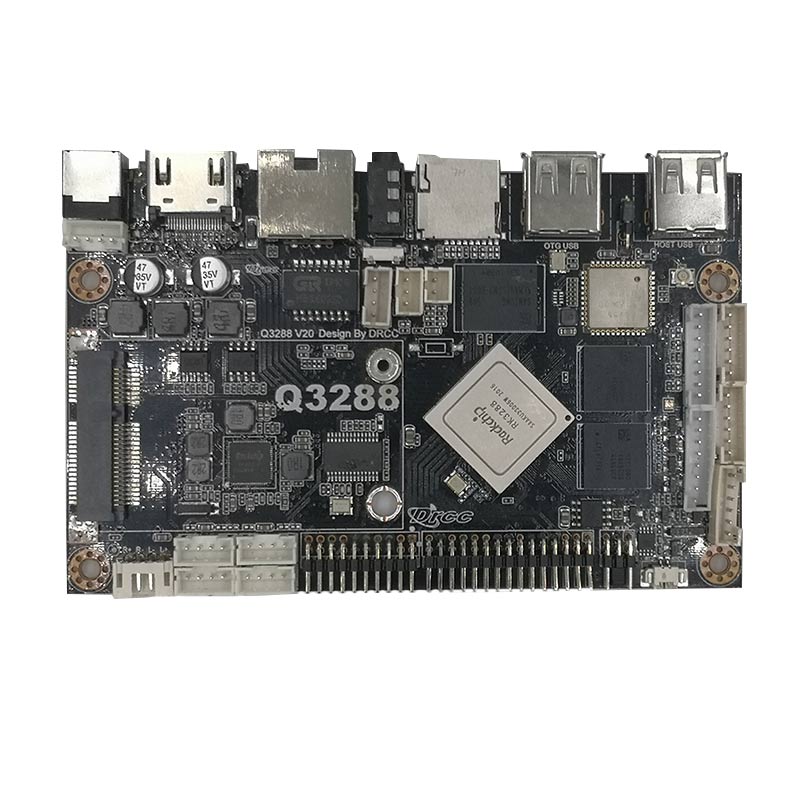

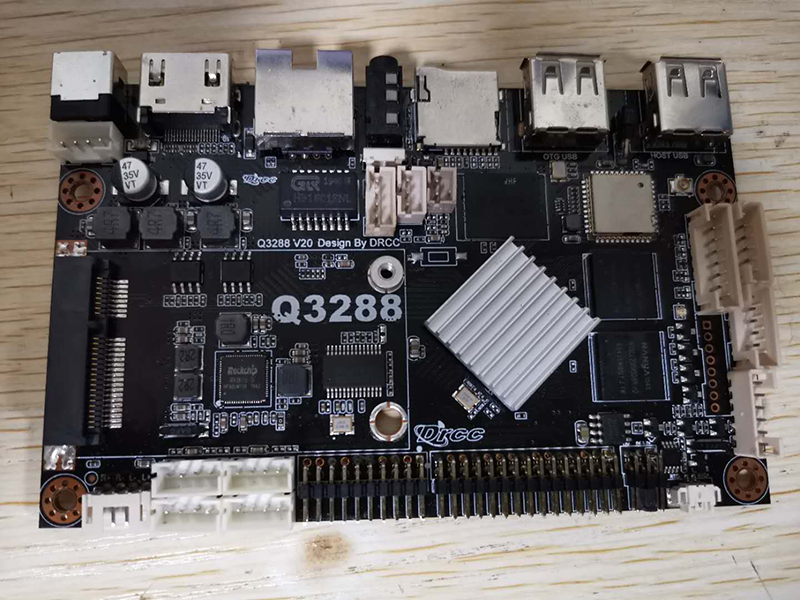

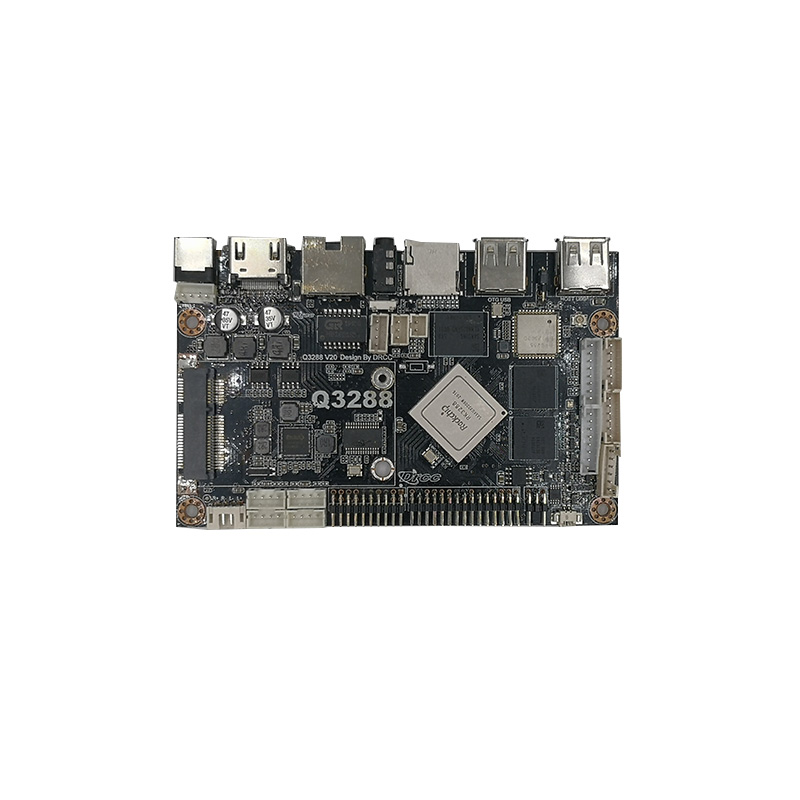

正面:

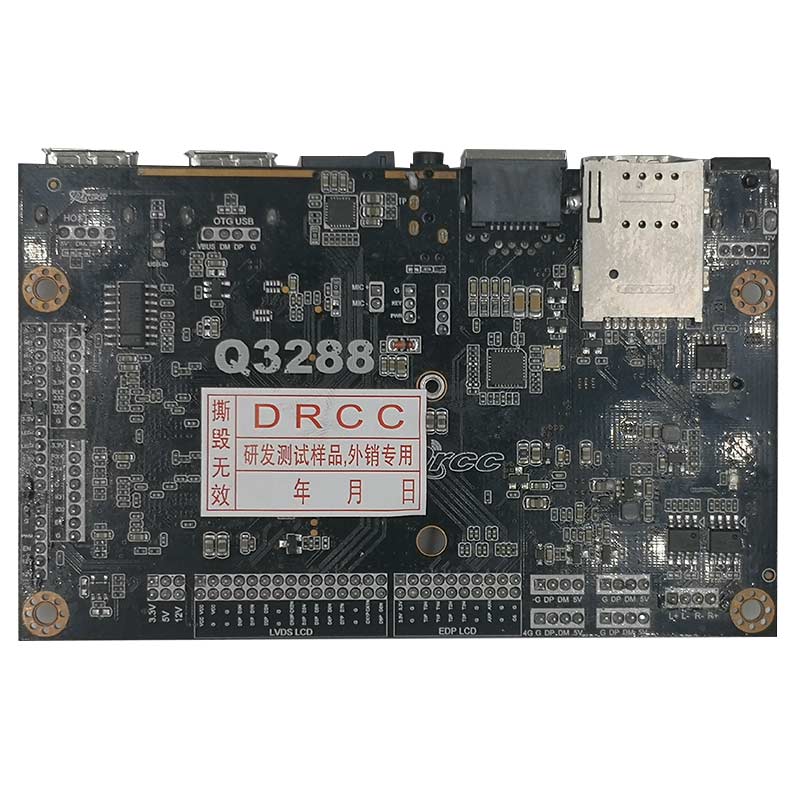

背面:

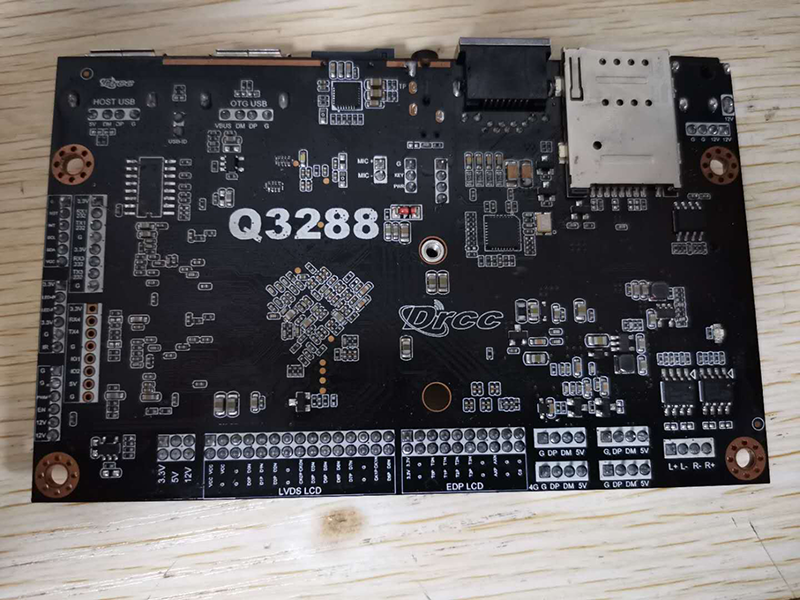

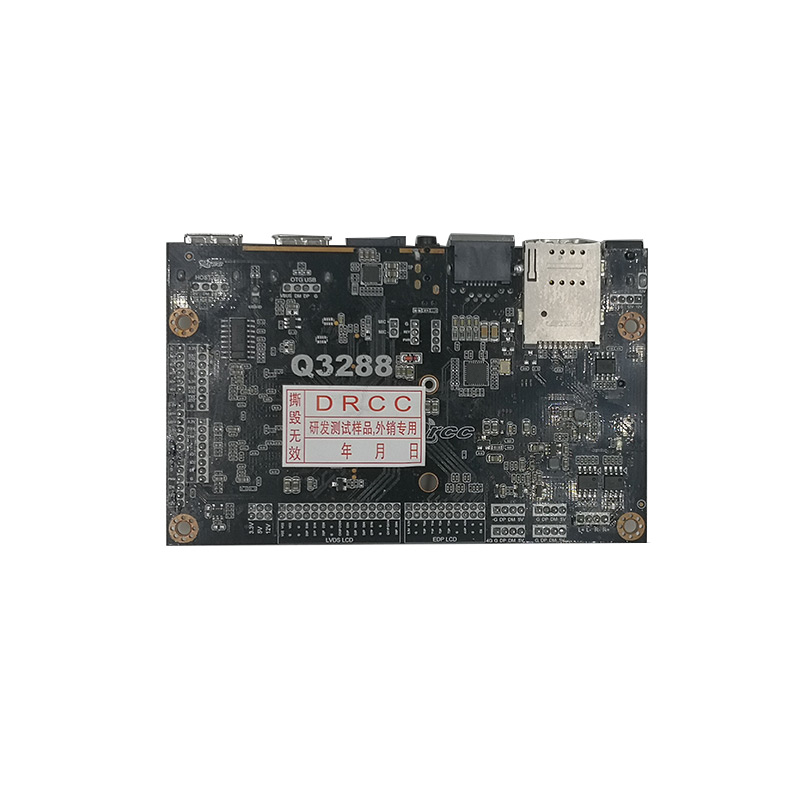

主要硬件指标 |
|
CPU |
瑞芯微RK3288,超强四核,主频1.8GHz |
内存 |
标准配置:2GB;可选配4GB |
存储 |
标准配置8GB;可选配16GB或32GB |
解码分辨率 |
最高支持4Kx2K |
操作系统 |
Android 8.1 |
播放模式 |
支持循环、定时、插播等多种播放模式 |
WIFI |
默认标配2.4G和5G双频 AC |
网络支持 |
以太网、支持WIFI、蓝牙、无线外设扩展 |
视频播放 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
图片格式 |
支持BMP、JPEG、PNG、GIF |
USB2.0接口 |
2标准USB HOST接口(其中一组可选 OTG)、4个USB插座 |
串口 |
基础版:3个3.3V TTL串口 |
以太网 |
1个,10M/100M自适应以太网 |
TF卡 |
TF卡,最大支持64GB |
LVDS输出 |
1个,支持双通道LVDS,最大1080P@60fps |
HDMI输出 |
1个,HDMI2.0支持1080P输出,支持双屏异显 |
EDP输出 |
1个,支持2K输出 |
音频输出 |
左右声道输出,内置双通道8R/3W功放,定制可支持5W功放 |
RTC时钟 |
支持 |
定时开关机 |
支持 |
系统升级 |
支持PC USB升级,网络升级,TF卡升级 |
4G全网通 |
工业版Q3288-Pro支持板载4G全网通 |
GPIO |
默认2个,可无用IO可复用为标准GPIO接口 |
POE |
支持POE(需与厂家沟通) |

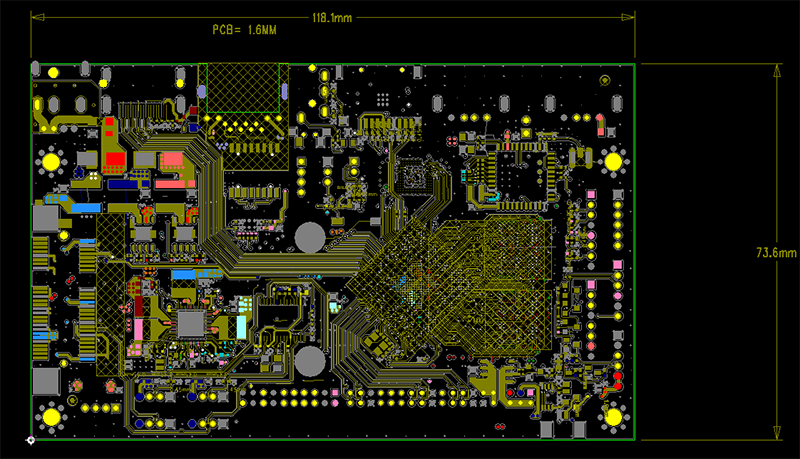

◆PCB尺寸图:
PCB:8 层板
尺寸:73.6*118.1mm, PCB板厚1.6mm
螺丝孔规格:∮3.2mm x 4
需要CAD格式文档,请联系厂家:michael@deruicc.com
双显异显输出支持LCD +HDMI,出厂默认LVDS输出 1920*1080P双8:
◆电源输入接口(DC;DC-IN)
采用12V的直流电源供电,只允许从DC座和电源插座给板卡系统供电。
电源适配器的插头DC规格为D5.0,DC-IN规格为D2.54。在未接外设空负载情况下,12V直流电源需支持最小600mA电流。
电源插座的接口定义如下,可用电源板供电,座子的规格为4PIN 2.5mm间距。
序号 |
定义 |
属性 |
描述 |
1 |
VCC |
输入 |
12V输入 |
2 |
VCC |
输入 |
12V输入 |
3 |
GND |
地线 |
地线 |
4 |
GND |
地线 |
地线 |
◆遥控接收和指示灯接口(IR/LED)
序号 |
定义 |
属性 |
描述 |
1 |
VCC |
电源 |
3.3V输出 |
2 |
GND |
地线 |
地线 |
3 |
IR |
红外信号 |
遥控信号输入 |
4 |
LEDG |
指示灯 |
系统运行指灯,绿色 |
5 |
LEDR |
指示灯 |
开机指示灯,红色 |
指示灯需采用共阳 |
◆背光控制接口(LCD-PWM)
用于LVDS屏的背光控制,12V供电电流不大于1.5A,当使用19寸以上大屏或者屏背光的功率在20W以上时,背光供电请从其他电源板上取电,以免造成系统不稳定。背光使能电压为3.3V,如是其他电压,请加IO电平转换电路。此12V电源只能作为背光电源输出,千万不能作为电源输入供给系统。
序号 |
定义 |
属性 |
描述 |
1 |
VCC |
电源 |
12V输出(最大电流2A) |
2 |
VCC |
电源 |
12V输出(最大电流2A) |
3 |
EN |
输出 |
背光使能控制 |
4 |
PWM |
输出 |
背光亮度控制 |
5 |
GND |
地线 |
地线 |
6 |
GND |
地线 |
地线 |
◆LVDS接口(LVDS)
通用的LVDS接口定义,支持单/双,六/八位1080P LVDS屏。屏电压可以通过以下跳线帽选择,可选择支持3.3V/5V/12V屏电源供电。
注意事项:为了避免烧板子和屏。
序号 |
定义 |
属性 |
描述 |
1 |
VDD-LCD |
电源输出 |
液晶电源输出,+3.3V/+5V/+12V可选,通过跳线帽选择 |
2 |
|||
3 |
|||
4 |
GND |
地线 |
地线 |
5 |
|||
6 |
|||
7 |
LVDS0-D0N |
输出 |
Pixel0 Negative Data/LCD Data 1 |
8 |
LVDS0-D0P |
输出 |
Pixel0 Positive Data/LCD Data 0 |
9 |
LVDS0-D1N |
输出 |
Pixel1 Negative Data/LCD Data 3 |
10 |
LVDS0-D1P |
输出 |
Pixel1 Positive Data/LCD Data 2 |
11 |
LVDS0-D2N |
输出 |
Pixel2 Negative Data/LCD Data 5 |
12 |
LVDS0-D2P |
输出 |
Pixel2 Positive Data/LCD Data 4 |
13 |
GND |
地线 |
地线 |
14 |
GND |
地线 |
地线 |
15 |
LVDS0-DCKN |
输出 |
Negative Sampling Clock/LCD Data 7 |
16 |
LVDS0-DCKP |
输出 |
Positive Sampling Clock/LCD Data 6 |
17 |
LVDS0-D3N |
输出 |
Pixel3 Negative Data/LCD Data 9 |
18 |
LVDS0-D3P |
输出 |
Pixel3 Positive Data/LCD Data 8 |
19 |
LVDS1-D0N |
输出 |
Pixel0 Negative Data/LCD Data 11 |
20 |
LVDS1-D0P |
输出 |
Pixel0 Positive Data/LCD Data 10 |
21 |
LVDS1-D1N |
输出 |
Pixel1 Negative Data/LCD Data 13 |
22 |
LVDS1-D1P |
输出 |
Pixel1 Positive Data/LCD Data 12 |
23 |
LVDS1-D2N |
输出 |
Pixel2 Negative Data/LCD Data 15 |
24 |
LVDS1-D2P |
输出 |
Pixel2 Positive Data/LCD Data 14 |
25 |
GND |
地线 |
地线 |
26 |
GND |
地线 |
地线 |
27 |
LVDS1-DCKN |
输出 |
Negative Sampling Clock/LCD Data 17 |
28 |
LVDS1-DCKP |
输出 |
Positive Sampling Clock/LCD Data 16 |
29 |
LVDS1-D3N |
输出 |
Pixel3 Negative Data/LCD Data 19 |
30 |
LVDS1-D3P |
输出 |
Pixel3 Positive Data/LCD Data 18 |
屏电源选择座子 |
|||
1 |
LCD-VCC |
屏电源 |
屏电源 |
2 |
3.3V |
电源 |
选择屏电源为3.3V |
3 |
LCD-VCC |
屏电源 |
屏电源 |
4 |
5V |
电源 |
选择屏电源为5V |
5 |
LCD-VCC |
屏电源 |
屏电源 |
6 |
12V |
电源 |
选择屏电源为12V |
◆USB接口
两个USB标准接口,四个USB插座(其中一个USB插座与MINIPCIE复用),用于外设扩展,默认为HOST,供电电流大于500mA。
序号 |
定义 |
属性 |
描述 |
1 |
VCC |
电源 |
5V输出,最大电流500mA |
2 |
DM |
输入/出 |
DM |
3 |
DP |
输入/出 |
DP |
4 |
GND |
地线 |
地线 |
◆音频接口1输出(SPK)
可直接驱动喇叭从内置功放芯片引出,支持双通道8R/3W喇叭,如果外接的喇叭比较小,请把音量调小,以免造成喇叭烧坏
序号 |
定义 |
属性 |
描述 |
1 |
OUTL+ |
输出 |
音频输出左+ |
2 |
OUTL- |
输出 |
音频输出左- |
3 |
OUTR- |
输出 |
音频输出右- |
4 |
OUTR+ |
输出 |
音频输出右+ |
◆音频接口2 输入(MIC)
序号 |
定义 |
属性 |
描述 |
1 |
MIC |
输入 |
MIC输入 |
2 |
AGND |
模拟地 |
模拟地 |
◆ 按键接口(KEY)
序号 |
定义 |
属性 |
描述 |
1 |
ADC |
输入 |
ACD控制按键 |
2 |
GND |
地线 |
地线 |
♦ 其它一些接口及功能
存储接口 |
TF卡 |
数据存储,最大支持32G |
USB*2 |
HOST接口,支持数据存储,数据导入,USB鼠标键盘,摄像头,触摸屏等 |
|
以太网接口 |
RJ45接口 |
支持100M有线网络 |
HDMI接口 |
标准接口 |
支持HDMI数据输出,最大支持1080P |
耳机接口 |
标准接口 |
3.5mm标准接口 |
项目 |
最小 |
典型 |
最大 |
|
电源电压 |
电压 |
9V |
|
12V |
纹波 |
-- |
-- |
50mV |
|
电源电流 |
工作电流 |
-- |
130mA |
300mA |
待机电流 |
-- |
1.5mA |
-- |
|
USB供电电流 |
-- |
-- |
5V/500mA |
|
电源电流 |
工作电流 |
视屏而定 |
||
待机电流 |
||||
USB供电电流 |
-- |
-- |
5V/500mA |
|
液晶屏供电电流 |
-- |
-- |
3.3V/500mA |
|
|
|
1A(5V) |
||
|
|
1A(12V) |
