Q40A全志主板
Q40A全志主板

[上一个:模块转接板] [下一个:D3288瑞芯微主板]

Q40A全志主板

详情说明

Examples

产品概述：

Q40A采用全志A40i Cortex-A7 四核CPU，搭载Android7.1系统，性能突出，性价比高。GPU采用Mail 400 MP2，一流的图片和视频处理能力，是广告机、智能终端、售货机、工业设备、工业仪器等等的最佳选择。

产品特点：

高清晰度。最大支持1080P的解码和各种LVDS信号显示屏；支持HDMI视频输出，最大支持1920X1080@60fps
支持远程、TF卡、电脑等多种升级方式。
TF卡/U盘配置屏参，即插即亮，支持各尺寸，各分辨率LVDS显示屏。
完美支持行业主流发布软件、行业应用软件，即装即用。
完美支持红外、光学、电容、电阻等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。
高扩展度。5路USB和多路串口，完美支持主流USB/串口设备，打印机、刷卡器、密码键盘、指纹仪、摄像头、身份证识别、二维码扫描仪等。
串口支持：基础版主板Q40A：支持4路3.3V TTL串口。
工业版主板Q40A-Pro：支持2路RS232和2路3.3V TTL串口。
板载4G全网通模块（仅Q40A-Pro支持）

主板外观及接口示意图：

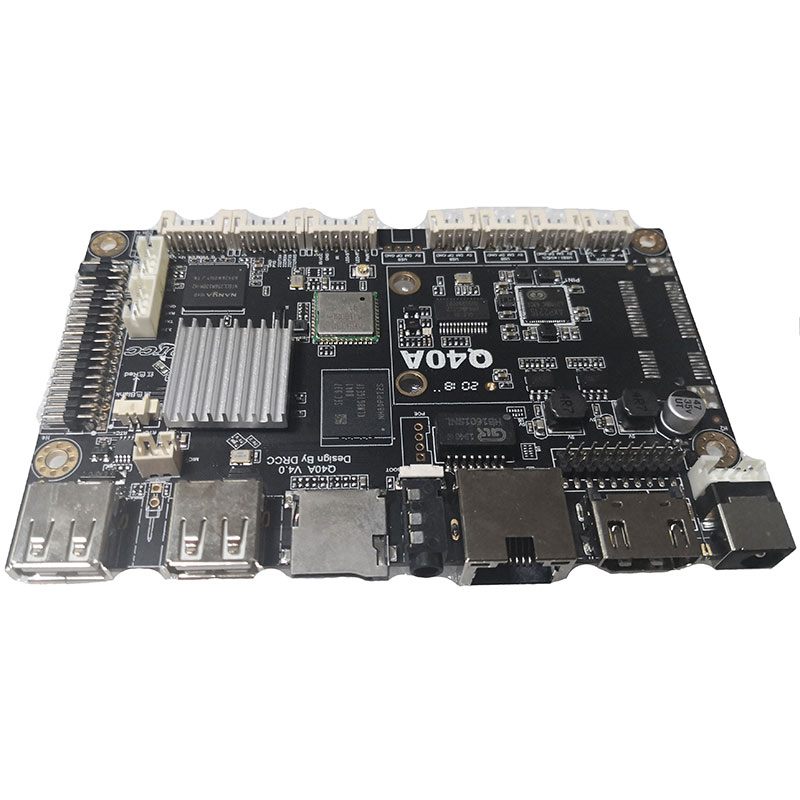

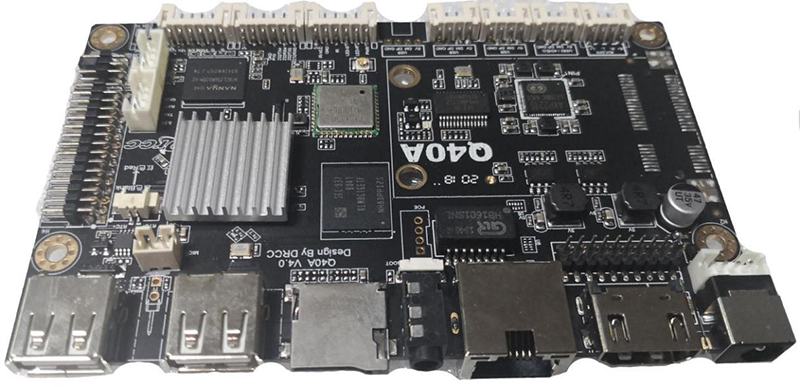

正面：

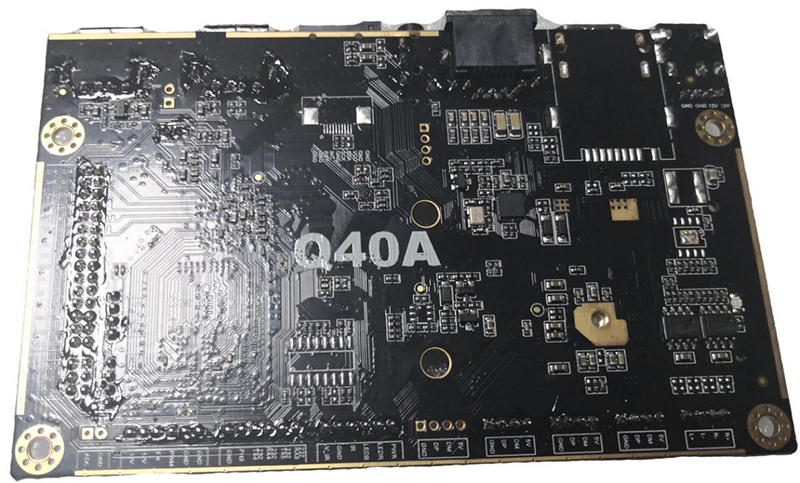

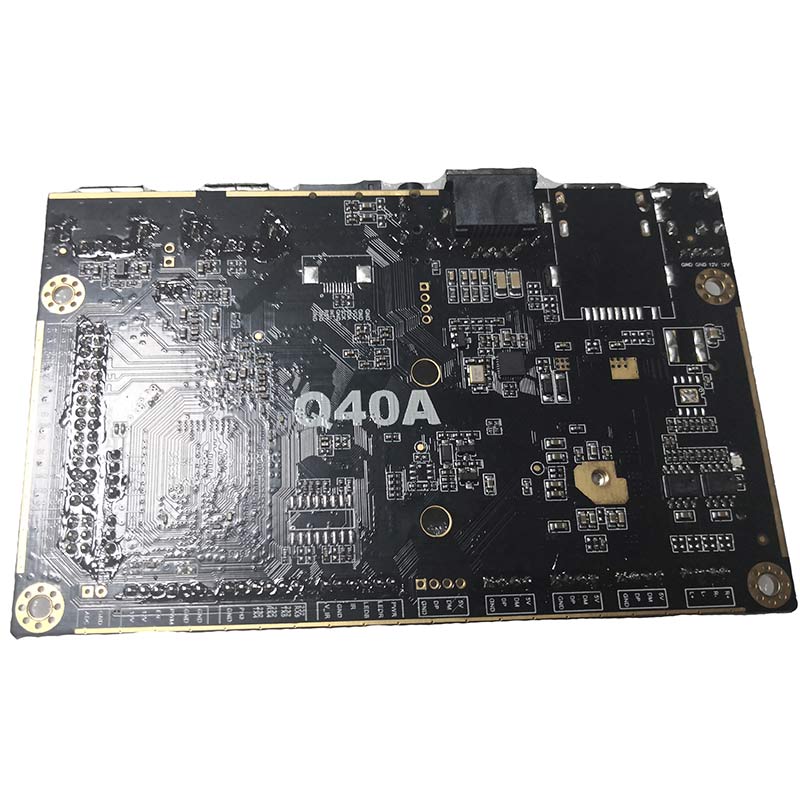

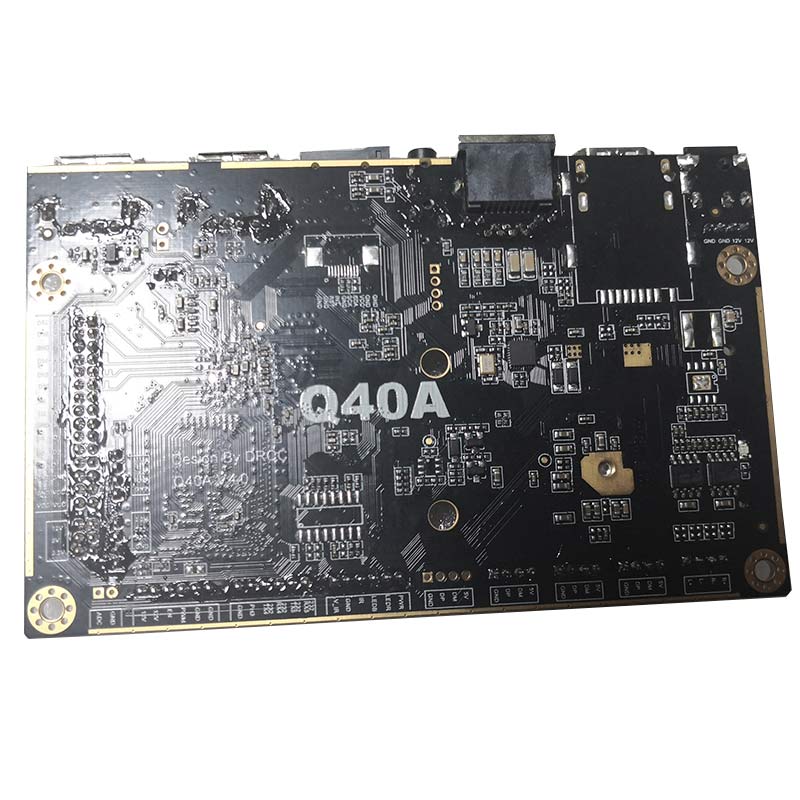

背面：

主板硬件主要指标：

主要硬件指标
CPU	全志A40i，超强四核，主频1.5GHz
内存	标准配置：1GB；可选配2GB
存储	EMMC 标准配置8GB；可选配16GB/32GB
解码分辨率	最高支持1080P
操作系统	Android 7.1
播放模式	支持循环、定时、插播等多种播放模式
网络支持	以太网、支持WIFI(蓝牙可选)、无线外设扩展
视频播放	支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等
图片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	2标准USB HOST接口（其中一组可选 OTG）、4个USB插座
串口	基础版：4个TTL 3.3V串口工业版Q40A-Pro：2个3.3V RS232串口，2个TTL 3.3V串口
以太网	1个，10M/100M自适应以太网
TF卡	TF卡，最大支持32GB
LVDS输出	1个，支持双通道LVDS，最大1080P@60fps
HDMI输出	1个，HDMI1.4支持1080P输出，支持双屏异显
音频输出	左右声道输出，内置双通道8R/3W功放，定制可支持5W功放
RTC时钟	支持
定时开关机	支持
系统升级	支持PC USB升级，网络升级，TF卡升级
4G全网通	工业版Q40A-Pro支持板载4G全网通
GPIO	默认1个，可无用IO可复用为标准GPIO接口
POE	支持POE（需与厂家沟通）

PCB尺寸和接口布局：

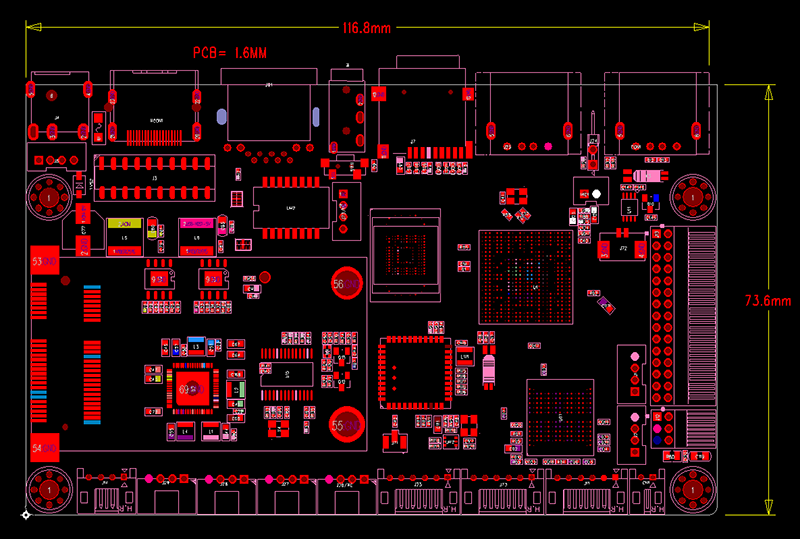

◆PCB尺寸图：

PCB：8层板

尺寸：73.6*116.8mm, PCB板厚1.6mm

螺丝孔规格：∮3.2mm x 4

需要CAD格式文档，请联系厂家：michael@deruicc.com

接口参数说明：

双显异显输出支持LCD +HDMI，出厂默认LVDS输出 1920*1080P双8：

◆电源输入接口（DC;DC-IN）

采用12V的直流电源供电，只允许从DC座和电源插座给板卡系统供电。
电源适配器的插头DC规格为D5.0，DC-IN规格为D2.54。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。
电源插座的接口定义如下，可用电源板供电，座子的规格为4PIN 2.5mm间距。

序号	定义	属性	描述
1	VCC	输入	12V输入
2	VCC	输入	12V输入
3	GND	地线	地线
4	GND	地线	地线

◆遥控接收和指示灯接口（IR/LED）

序号	定义	属性	描述
1	VCC	电源	3.3V输出
2	GND	地线	地线
3	IR	红外信号	遥控信号输入
4	LEDB	指示灯	系统运行指灯，蓝色
5	LEDR	指示灯	开机指示灯，红色
6	PWR	电源按键	电源按键接口
指示灯需采用共阳

◆背光控制接口(LCD-PWM)

用于LVDS屏的背光控制，12V供电电流不大于1.5A，当使用19寸以上大屏或者屏背光的功率在20W以上时，背光供电请从其他电源板上取电，以免造成系统不稳定。背光使能电压为3.3V，如是其他电压，请加IO电平转换电路。此12V电源只能作为背光电源输出，千万不能作为电源输入供给系统。

序号	定义	属性	描述
1	VCC	电源	12V输出（最大电流2A）
2	VCC	电源	12V输出（最大电流2A）
3	EN	输出	背光使能控制
4	PWM	输出	背光亮度控制
5	GND	地线	地线
6	GND	地线	地线

◆LVDS接口（LVDS）

通用的LVDS接口定义，支持单/双，六/八位1080P LVDS屏。屏电压可以通过以下跳线帽选择，可选择支持3.3V/5V/12V屏电源供电。
注意事项：为了避免烧板子和屏。

请确认屏规格书，屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。
请使用万用表确认跳线帽选择的电源是否正确。

序号	定义	属性	描述
1	VDD-LCD	电源输出	液晶电源输出，+3.3V/+5V/+12V可选，通过跳线帽选择
2
3
4	GND	地线	地线
5
6
7	LVDS0-D0N	输出	Pixel0 Negative Data/LCD Data 1
8	LVDS0-D0P	输出	Pixel0 Positive Data/LCD Data 0
9	LVDS0-D1N	输出	Pixel1 Negative Data/LCD Data 3
10	LVDS0-D1P	输出	Pixel1 Positive Data/LCD Data 2
11	LVDS0-D2N	输出	Pixel2 Negative Data/LCD Data 5
12	LVDS0-D2P	输出	Pixel2 Positive Data/LCD Data 4
13	GND	地线	地线
14	GND	地线	地线
15	LVDS0-DCKN	输出	Negative Sampling Clock/LCD Data 7
16	LVDS0-DCKP	输出	Positive Sampling Clock/LCD Data 6
17	LVDS0-D3N	输出	Pixel3 Negative Data/LCD Data 9
18	LVDS0-D3P	输出	Pixel3 Positive Data/LCD Data 8
19	LVDS1-D0N	输出	Pixel0 Negative Data/LCD Data 11
20	LVDS1-D0P	输出	Pixel0 Positive Data/LCD Data 10
21	LVDS1-D1N	输出	Pixel1 Negative Data/LCD Data 13
22	LVDS1-D1P	输出	Pixel1 Positive Data/LCD Data 12
23	LVDS1-D2N	输出	Pixel2 Negative Data/LCD Data 15
24	LVDS1-D2P	输出	Pixel2 Positive Data/LCD Data 14
25	GND	地线	地线
26	GND	地线	地线
27	LVDS1-DCKN	输出	Negative Sampling Clock/LCD Data 17
28	LVDS1-DCKP	输出	Positive Sampling Clock/LCD Data 16
29	LVDS1-D3N	输出	Pixel3 Negative Data/LCD Data 19
30	LVDS1-D3P	输出	Pixel3 Positive Data/LCD Data 18
屏电源选择座子
1	LCD-VCC	屏电源	屏电源
2	3.3V	电源	选择屏电源为3.3V
3	LCD-VCC	屏电源	屏电源
4	5V	电源	选择屏电源为5V
5	LCD-VCC	屏电源	屏电源
6	12V	电源	选择屏电源为12V

◆USB接口

两个USB标准接口，四个USB插座（其中一个USB插座与MINIPCIE复用），用于外设扩展，默认为HOST,供电电流大于500mA。

序号	定义	属性	描述
1	VCC	电源	5V输出，最大电流500mA
2	DM	输入/出	DM
3	DP	输入/出	DP
4	GND	地线	地线

◆音频接口1输出（SPK）

可直接驱动喇叭从内置功放芯片引出，支持双通道8R/3W喇叭，如果外接的喇叭比较小，请把音量调小，以免造成喇叭烧坏

序号	定义	属性	描述
1	OUTL+	输出	音频输出左+
2	OUTL-	输出	音频输出左-
3	OUTR-	输出	音频输出右-
4	OUTR+	输出	音频输出右+

◆音频接口2 输入(MIC)

序号	定义	属性	描述
1	MIC	输入	MIC输入
2	AGND	模拟地	模拟地

◆ 按键接口（KEY）

序号	定义	属性	描述
1	ADC	输入	ACD控制按键
2	GND	地线	地线

♦ 其它一些接口及功能

存储接口	TF卡	数据存储，最大支持32G
存储接口	USB*2	HOST接口，支持数据存储，数据导入，USB鼠标键盘，摄像头，触摸屏等
以太网接口	RJ45接口	支持100M有线网络
HDMI接口	标准接口	支持HDMI数据输出，最大支持1080P
耳机接口	标准接口	3.5mm标准接口

电气性能：

项目		最小	典型	最大
电源电压	电压	9V		12V
电源电压	纹波	--	--	50mV
电源电流 (HDMI输出,未接其它外设)	工作电流	--	130mA	300mA
	待机电流 (5V STB)	--	1.5mA	--
	USB供电电流	--	--	5V/500mA
电源电流 (LVDS)	工作电流	视屏而定
	待机电流	视屏而定
	USB供电电流	--	--	5V/500mA
	液晶屏供电电流	--	--	3.3V/500mA
				1A(5V)
				1A(12V)
